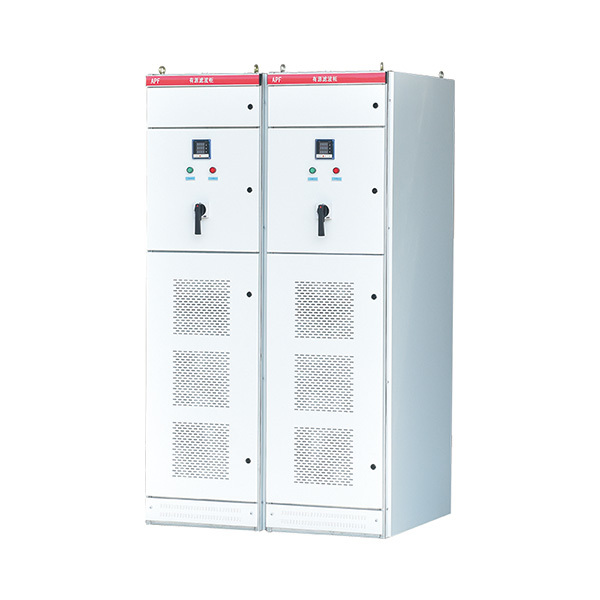

APF有源电力滤波装置

产品概述：　　APF有源电力滤波器是动态滤除谐波的新一代谐波治理解决方案，采用成熟的动态实时跟踪补偿方式消除电网谐波，通过实时监测由非线性负戟所产生的电流波形，分离出谱波部分，将大小相对，方向相反的谐波电流注入到电网中，实现滤除谐波的功能。各项技术性能指标均达到国内外同类产品同等水平，成本和技术都有革命性突破，新型工艺设计使机器体积大大减小，节省了机房宝贵的空间，大大降低了企业用户使用有源滤波器技术的门槛。工作原理：　　APF是一种基于电流检测和电流注入技术的大功率电力电子装置。工作原理为;通过实时检测负载电流波形，得到需要补偿的谐波电流成分，并将其反向,通过控制IGBT的触发，将反向电流注入供电系统，实现滤除(抵消)谐波功能，从而提升电气系统安全可靠性、达到节能增效的目的。　　APF可以被看作是一个电流源，在主连接处提供一个谐波电流，这个谐波电流与非线性负荷产生的总谐波电流是反向的。在连接GF-APF有源滤波器和负荷之前,网络仍然以基波电流运行。　　因为APF有源滤波器的补偿电流是有规则的，因此其补偿质量是独立于网络阻抗和由电压谐振、下降、闪变引起的电源电压失真。补偿电流的内部界定是防止由过电流引起的设备破坏，其他也连接在电源上的负荷并没有由于并联有源滤波而受到影响。这些尤其应用在脉动控制系统。实时监测：　　APF实时监测配电系统的电能质量，通过监控系统，可实时读取电网侧、负载侧的THDi和THDu、各相电流大小、补偿前后效果波形图及有源电力滤波器发出的补偿电流大小、波形等一系列电能质量数据，操作简单，读取数据方便。系统设置：　　APF全功能监控系统可设置工作模式、日期、CT变比及补偿模式等一系列功能。设置系统需要密码才可以操作，保证机器独立安全运行，所有设置项会记忆并保存在系统中。后台监控：　　APF有源滤波器RS485和网口,通过数据线或网线可与计算机进行通讯。在计算机终端安装专用的后台监控软件，即可实现对有源滤波器的远程操作和控制.为了解有源滤波器的运行提供了极大的便利。
